микрофон INVoNTONE MR-L09
|
|
| serrggeee | Дата: Понедельник, 30.04.2012, 14:37 | Сообщение # 1 |
|
Рядовой
Группа: Пользователи
Сообщений: 15
Статус: Offline
| Здравствуйте у меня микрофон INVoNTONE MR-L09 он упал и сразу же перестал работать, что могло случиться?
|
| |
| |
| Zoorro | Дата: Понедельник, 30.04.2012, 19:18 | Сообщение # 2 |
|
Сержант
Группа: Пользователи
Сообщений: 29
Статус: Offline
| Здравствуйте .Во первых нужно проверить есть ли питания горит ли светодиод .от удара могли отпоятся контакты.возможно кварц растройка частоты.
Опишите подробнее.
|
| |
| |
| serrggeee | Дата: Понедельник, 30.04.2012, 19:27 | Сообщение # 3 |
|
Рядовой
Группа: Пользователи
Сообщений: 15
Статус: Offline
| Подробнее будет так микрофон работал, но после того как его положила девушка он покатился и упал на бетон, после этого результат такой сигнальная лампочка загорается а сигнал от микрофона не идёт, и ещё если знаете где взять принципиальную схему на него киньте ссылку, а то я уже всё перелопатил, а найти не могу
|
| |
| |
| Zoorro | Дата: Понедельник, 30.04.2012, 19:40 | Сообщение # 4 |
|
Сержант
Группа: Пользователи
Сообщений: 29
Статус: Offline
| тоесть сигнал не идет.на приемнике контрольный светодиод загорается?Схему щас поищу..
|
| |
| |
| serrggeee | Дата: Понедельник, 30.04.2012, 19:42 | Сообщение # 5 |
|
Рядовой
Группа: Пользователи
Сообщений: 15
Статус: Offline
| Нет светодиод не загорается, а раньше при произношения слова он загорался
|
| |
| |
| Zoorro | Дата: Понедельник, 30.04.2012, 19:48 | Сообщение # 6 |
|
Сержант
Группа: Пользователи
Сообщений: 29
Статус: Offline
| может сам датчик микрофона отпоятся там тонкик проводки..Либо кварц они чуствительны к ударам.
|
| |
| |
| serrggeee | Дата: Понедельник, 30.04.2012, 19:53 | Сообщение # 7 |
|
Рядовой
Группа: Пользователи
Сообщений: 15
Статус: Offline
| я к месту пайки подавал аналоговый сигнал и из головки микрофона было слыхать песню
|
| |
| |
| Zoorro | Дата: Понедельник, 30.04.2012, 20:05 | Сообщение # 8 |
|
Сержант
Группа: Пользователи
Сообщений: 29
Статус: Offline
| значит рабочая .там плата и переходит в круглую плату с каторой соединяется микрофон ? обычно в этом месте пайка отходит.
|
| |
| |
| serrggeee | Дата: Понедельник, 30.04.2012, 20:09 | Сообщение # 9 |
|
Рядовой
Группа: Пользователи
Сообщений: 15
Статус: Offline
| да посмотреть это хотябы на схеме, а то я не понял
|
| |
| |
| Zoorro | Дата: Понедельник, 30.04.2012, 20:56 | Сообщение # 10 |
|
Сержант
Группа: Пользователи
Сообщений: 29
Статус: Offline
| Со схемой пока проблемы но думаю скоро найдем и выложем.
|
| |
| |
| serrggeee | Дата: Понедельник, 30.04.2012, 21:05 | Сообщение # 11 |
|
Рядовой
Группа: Пользователи
Сообщений: 15
Статус: Offline
| Thank you!
|
| |
| |
| Zoorro | Дата: Четверг, 03.05.2012, 19:26 | Сообщение # 12 |
|
Сержант
Группа: Пользователи
Сообщений: 29
Статус: Offline
| Делали запрос в сервис и получили печальный ответ цетирую:
К сожалению производитель вообще не предоставляет схем.
Best regards,
Dmitry Deryugin
INVASK LTD
143400, Lenina str., 3
Krasnogorsk - Moscow, Russia.
http:\\www.invask.ru
+7(495)565-0613 ext.104
|
| |
| |
| serrggeee | Дата: Пятница, 04.05.2012, 11:16 | Сообщение # 13 |
|
Рядовой
Группа: Пользователи
Сообщений: 15
Статус: Offline
| Zoorro Quote значит рабочая .там плата и переходит в круглую плату с каторой соединяется микрофон ? обычно в этом месте пайка отходит.
вы имели ввиду есть большая плата а есть на ней маленькая только у меня она квадратная.
|
| |
| |
| serrggeee | Дата: Пятница, 04.05.2012, 11:22 | Сообщение # 14 |
|
Рядовой
Группа: Пользователи
Сообщений: 15
Статус: Offline
| вот фотки
|
| |
| |
| Zoorro | Дата: Пятница, 04.05.2012, 18:08 | Сообщение # 15 |
|
Сержант
Группа: Пользователи
Сообщений: 29
Статус: Offline
| Да эта плата модулятора и передатчика.Там настройка .может сбилась?
|
| |
| |
| serrggeee | Дата: Пятница, 04.05.2012, 22:29 | Сообщение # 16 |
|
Рядовой
Группа: Пользователи
Сообщений: 15
Статус: Offline
| И как восстановить эти настройки? Добавлено (04.05.2012, 22:29)
---------------------------------------------
И ещё на основной плате которая большая есть два конденсатора переменной ёмкости, я подумал что они могли сбиться и крутил их мог я этим в при дачу сбить настройки?
|
| |
| |
| Zoorro | Дата: Суббота, 05.05.2012, 06:57 | Сообщение # 17 |
|
Сержант
Группа: Пользователи
Сообщений: 29
Статус: Offline
| Сложновато канечно будет если у тебя частометра нет ,Можно поднести микрофон к базовому блоку и медленно крутить пока не появится сигнал птом пробывать удалятся от базы и еще подстроить.
|
| |
| |
| serrggeee | Дата: Суббота, 05.05.2012, 21:37 | Сообщение # 18 |
|
Рядовой
Группа: Пользователи
Сообщений: 15
Статус: Offline
| скажить, я сегодня говорил с одним человеком он не много не мало сказал что може разбился кварц, вот хочу узнать как он выглядит или подписывается
|
| |
| |
| Zoorro | Дата: Суббота, 05.05.2012, 23:13 | Сообщение # 19 |
|
Сержант
Группа: Пользователи
Сообщений: 29
Статус: Offline
| Я вам писал об этом выше. он Выглядит в виде металического боченка или целиндра с двумя выводами.
|
| |
| |
| serrggeee | Дата: Суббота, 05.05.2012, 23:44 | Сообщение # 20 |
|
Рядовой
Группа: Пользователи
Сообщений: 15
Статус: Offline
| есть один на нём написанно 15.550 YOKE, а вообще киньте ссылку пожалуйста или что нибудь полезное чтобы я лазил не без ума а целенаправленно желательно ускоспециалезированное по радио микрофонам Добавлено (05.05.2012, 23:44)
---------------------------------------------

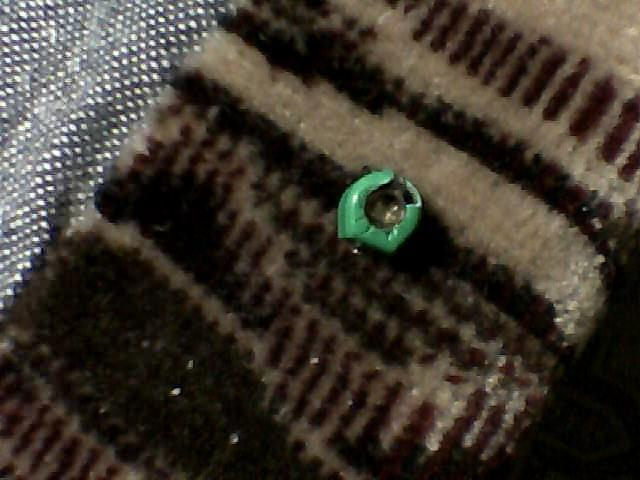

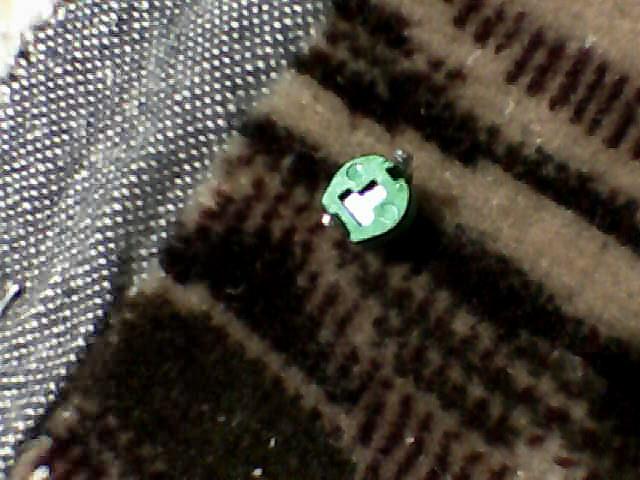

а вот ещё вот конденсатор переменной ёмкости их два на них ни чего не написано один при проверке тестором путём контакта двух концов конденсатора и соответственно показываю данные на тесторе как я понимаю он рабочий а другой не показывает как я понимаю он не рабочий я его отпаял он изображён на рисунке, как определить диапазон фарад этих конденсаторов могу сказать только что где колебательный контур если я верно понимаю написанно 186.600МHz
|
| |
| |
| serrggeee | Дата: Суббота, 05.05.2012, 23:46 | Сообщение # 21 |
|
Рядовой
Группа: Пользователи
Сообщений: 15
Статус: Offline
| ой извените фотки
|
| |
| |
| Zoorro | Дата: Суббота, 05.05.2012, 23:58 | Сообщение # 22 |
|
Сержант
Группа: Пользователи
Сообщений: 29
Статус: Offline
| Это не кварц это конденсатор переменной емкости.
|
| |
| |
| serrggeee | Дата: Воскресенье, 06.05.2012, 00:04 | Сообщение # 23 |
|
Рядовой
Группа: Пользователи
Сообщений: 15
Статус: Offline

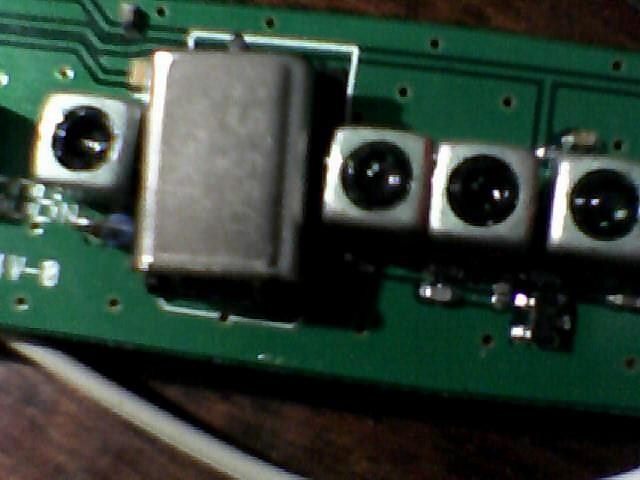

| вы не понял. как я понимаю кварц это вот
|
| |
| |
| Zoorro | Дата: Воскресенье, 06.05.2012, 00:06 | Сообщение # 24 |
|
Сержант
Группа: Пользователи
Сообщений: 29
Статус: Offline
| Да это он
|
| |
| |
| serrggeee | Дата: Воскресенье, 06.05.2012, 00:11 | Сообщение # 25 |
|
Рядовой
Группа: Пользователи
Сообщений: 15
Статус: Offline
| А как его проверить
|
| |
| |
| Zoorro | Дата: Воскресенье, 06.05.2012, 11:05 | Сообщение # 26 |
|
Сержант
Группа: Пользователи
Сообщений: 29
Статус: Offline
| Проще заменой.он стоит недорого от 5 до 20р
|
| |
| |
| serrggeee | Дата: Воскресенье, 06.05.2012, 22:04 | Сообщение # 27 |
|
Рядовой
Группа: Пользователи
Сообщений: 15
Статус: Offline
| А скажите вот у меня стоит кварцевый резонатор 15.550 YOKE нужно заменить именно на такой или есть альтернатива потому что я пытаюсь найти его в каком нибудь интернет магазине и всё без успешно
|
| |
| |
| Zoorro | Дата: Воскресенье, 06.05.2012, 22:53 | Сообщение # 28 |
|
Сержант
Группа: Пользователи
Сообщений: 29
Статус: Offline
| Тебе нужен кварц на 15 Мгц примерно такой http://tda2000.ru/catalog/passiw_kwarz_KX/-513301/
|
| |
| |
