SAMSUNG CS-29K5ZQQ Красный экран с линиями обратного хода
|
|
Vanya666 | Дата: Вторник, 06.09.2011, 20:15 | Сообщение # 1 |
Хозяин
Группа: Администраторы
Сообщений: 450
Статус: Offline

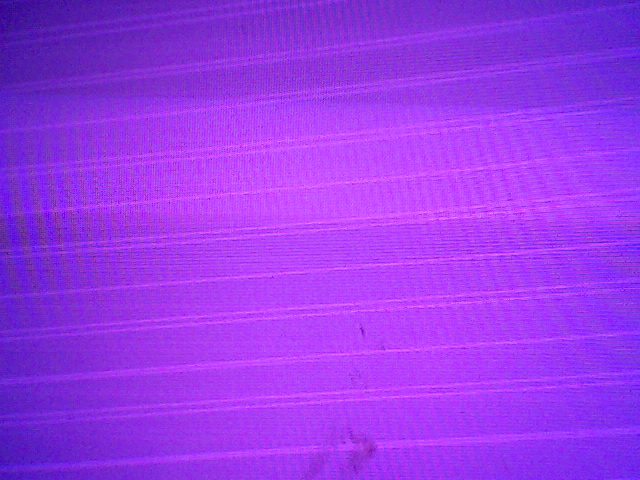

| На этом телевизоре стал временами пропадать зеленый цвет но он работал.потом зереный цвет пропал совсем ,Его отвезли к одному мастеру он его поковырял сказал что надо менять кинескоп и отдал назад..Вобщем родственики купили себе плазму а этот подарили мне.Я его включил а там такая картина фото прикрепляю...Звук идет меню и изображения нет..Мне соседи тоже отдали телевизор такой же диаганали только фирмы BEKO FS2900 S После грозы..Вся электроника на нем сгорела и проц в нем дыра. и даже светодиоды. все транзистары и некоторые дорожки на плате возле разьемов скарт. В общем хочу собрать из двух один .для себя так как моем таурас 54 уже садится кинескоп уже 17 лет ему... ..Ну думаю раз мастер сказал кинескоп .Провел тест..Замыкания катодов на масу...При замыкании ..Красным и синим кинескоп засвечивается..а зеленым нет... Ну и переставил кинескоп с BEKO .Включаю такая же картина как и на фото ...тестирую пушки все есть и зеленый тоже...Значит это не из за кинескопа он же работал тока зеленого небыло...Все напряжения в норме...На видео усилитель IC501 TDA6108JF +200В есть. С бп все напруги в норме..Нашел вздутый конденсатор C407 2.2мкф/400В я его заменил тоже самое...диод и сопративление в его цепи целые.. Уже незнаю куда копать ..tda6108 ставил с беко тоже самое...на всех катодах и с родным кинескопом и от беко по 190В примерно..значит там небыло замыкание на накал. а просто обрыв накала зеленой пушки...что мастер в нем испортил непойму.. неужели проц убил тогда смысла нет его делать...Видно что менял IC501 TDA6108JF так как она вся в канифоле была.больше паяного невидно... Помагите советом...
|
|
| |
Гость | Дата: Среда, 06.11.2013, 19:39 | Сообщение # 2 |
Группа: Гости
| меняй проц
|
|
| |
Vanya666 | Дата: Среда, 13.11.2013, 11:20 | Сообщение # 3 |
Хозяин
Группа: Администраторы
Сообщений: 450
Статус: Offline
| Спасибо поменял все Ок!
|
|
| |
